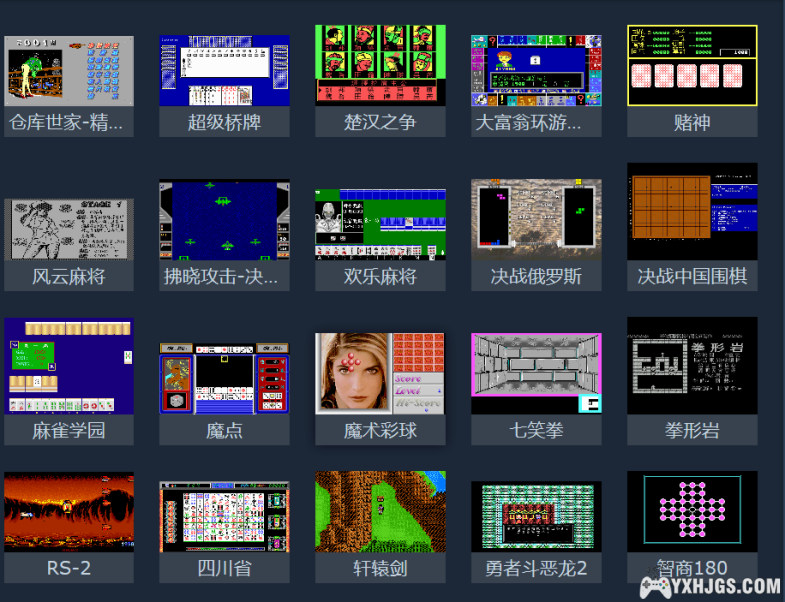

收集和整理老DOS游戏的时候会使用一些前端软件，通常也会用游戏的截图作为展示图。DOSBox本身自带的截图功能就很好用，但很快会发现，把这些游戏截图排列在一起，并没有想象中的整齐划一，不同的长宽比例造成展示图的参差不齐，简直急死强迫症。

其中很多游戏的画面原生比例为320x200（16：10），甚至有些早期游戏的比例为接近2：1，游戏界这么时髦的吗，难道很早就开始使用宽屏比例了？可记忆中，当时的显示器明明都是4：3的啊。

这位玩家，您丢的是16:10的灵儿还是4：3的月如

个中缘由，且听慢慢道来
话说这世界本是一团混沌，直到盘古开天地，太极分两仪，才有了0和1。多年后，西方有人杰，名曰冯诺依曼，参透0&1生万物之法，打造出计算机这一法宝

早期的电脑并没如今常见的显示屏作为数据显示设备，除了大量信号灯，会使用打孔卡进行数据的输出，1928年IBM发明的80列、12行矩形孔卡片成为行业标准。

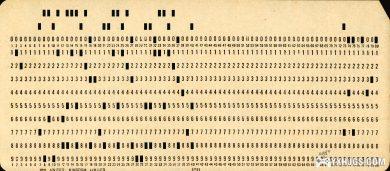

IBM80列12行打孔卡

70年代，个人家用电脑开始出现，各家公司的产品的规格各不相同。Apple, Atari, Commodore 这些熟悉的名字就出现在这一时期。

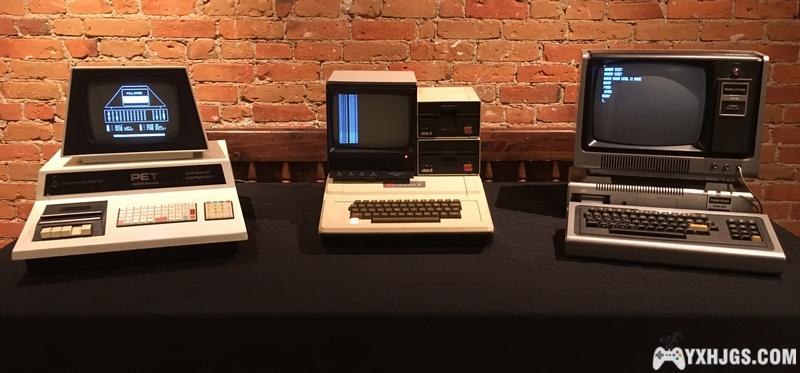

1977家用电脑三杰，从左至右Commodore PET, Apple II, TRS-80 Model I

时间进入80年代，已是工业界王者之一的IBM开始涉足个人家用电脑市场，定义PC/个人电脑这个概念。

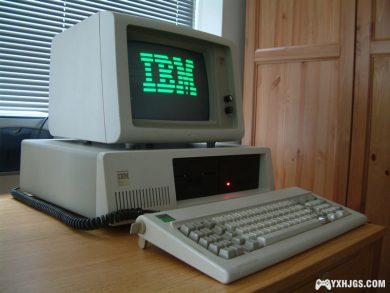

IBM5151 搭配单色显卡和单色显示器

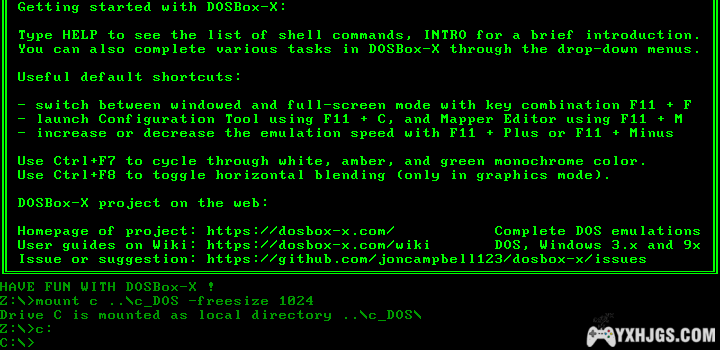

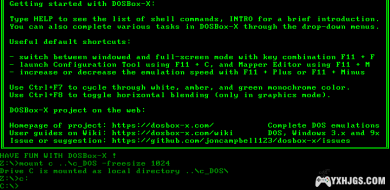

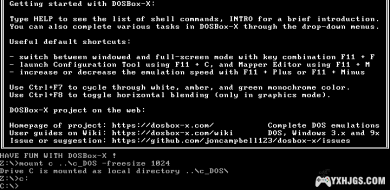

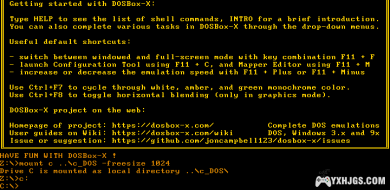

虽说的单色显示，实际上可以选择3种颜色中的一种，在黑色背景上显示绿色、琥珀色或白色，由显示器类型决定。其中绿色的对比度最高/最清晰，所以也最常被使用。

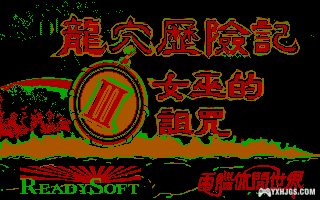

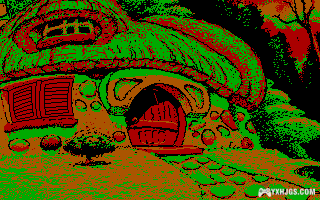

1993年的龙穴历险记3，DOSBox模拟CGA下320x200x4色

1982年，Hercules推出HGC大力神图形卡，主打一个田忌赛马、一鱼两吃。对比你IBM单色卡我能显示2种颜色，对比你IBM彩色卡，我显示文字分辨率更高（HGC最大720x350文字对比CGA最大640x200文字），加上相对低廉的价格，在市场上大获成功，最早的中文DOS系统也是在大力神图形卡标准上设计开发。

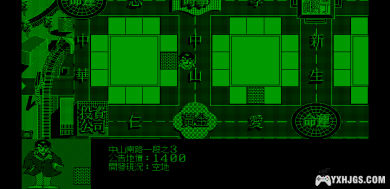

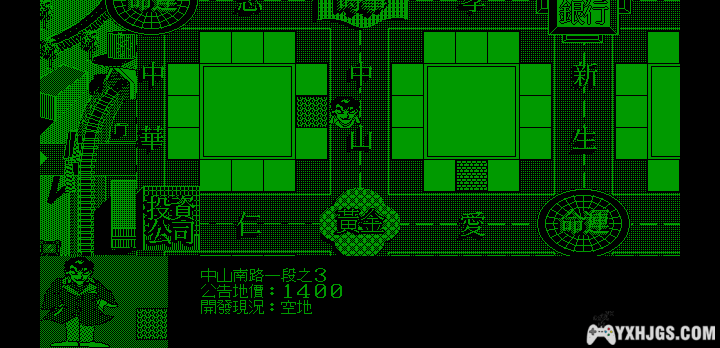

1989年大宇的大富翁一代，DOSBox模拟Hercules，原生分辨率720x348，但实际两边有黑框，裁剪后分辨率640x350，适配EGA显示

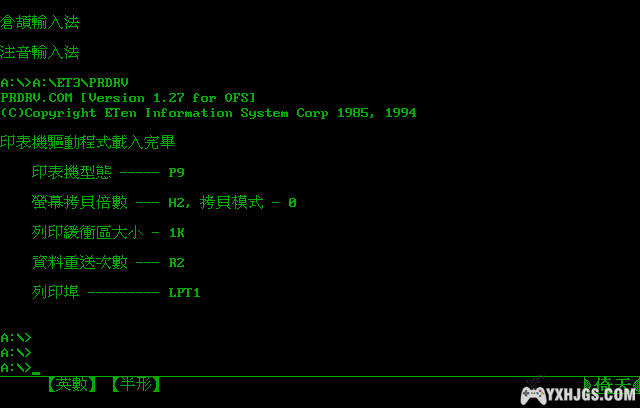

倚天中文系统

1984年，IBM推出EGA显示卡，最大支持640x350同屏16色，16色320x200最常被使用。

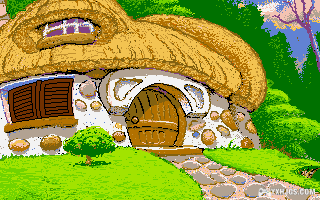

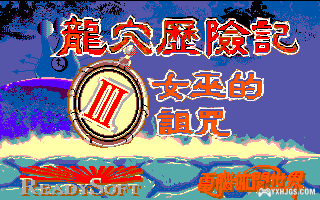

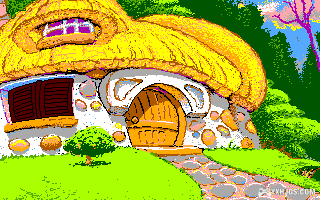

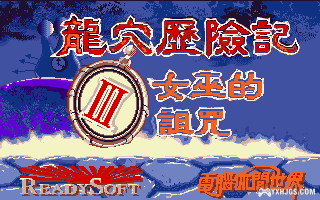

1993年的龙穴历险记3，DOSBox模拟EGA下320x200x16色

1987年，IBM推出VGA显示卡，最大支持640x480x16色，在320x200下，可以同屏显示256色，这也是DOS游戏大量使用的分辨率。
配合320x200x256色显示模式，IBM还特别设计了被称为Mode 13h的编程模式。在Mode 13h模式下，64K显存/内存中共65535个字节中的64000个字节，与屏幕上显示的320x200共64000个像素点一一对应，极大简化编程以及提高执行效率，在这一时期的DOS游戏中Mode 13h被大量使用，也就解释了为什么大部分的DOS游戏原生分辨率都是320x200。

1993年的龙穴历险记3，DOSBox模拟VGA下原生320x200x16色，分辨率和色彩数量与EGA模式相同，所以呈现出的画面差别也就不大

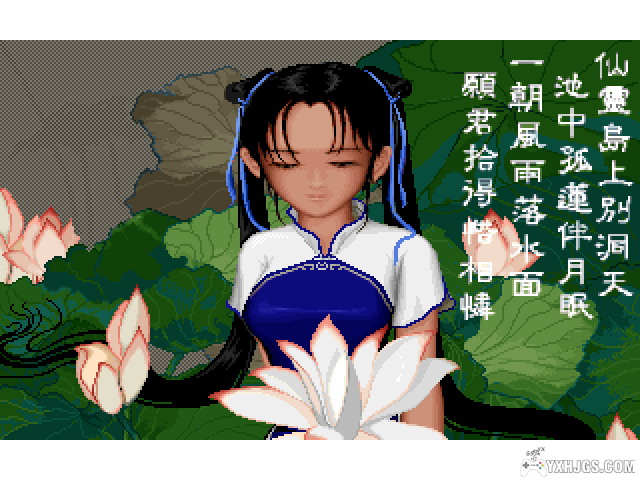

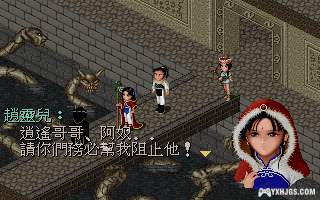

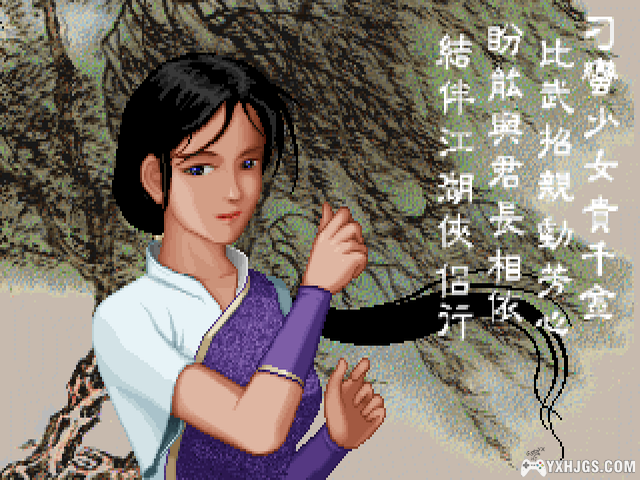

仙剑奇侠传是典型的VGA下320x200x256色的游戏

320x200分辨率当然满足不了游戏开发者对于更高的画质的追求，1991年，程序员Michael Abrash在Mode 13h的基础上开发出被称为Mode X的编程模式，实现最大360x240x256色。

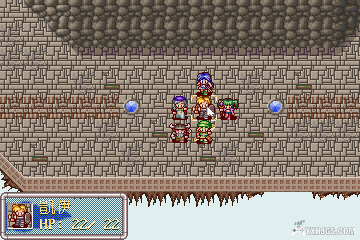

1995年精讯的光明战史，使用Mode X技术开发，原生分辨率360x240x256色

1990年，VESA协会推出VESA扩展显示标准，提供了一个通用接口（VESA BIOS Extension，简称VBE，显卡驱动程序的前身），最初只能运行在实模式下，经过不断发展，1998年最终3版时，运行在保护模式下，支持分辨率达到24位真彩1280×1024。

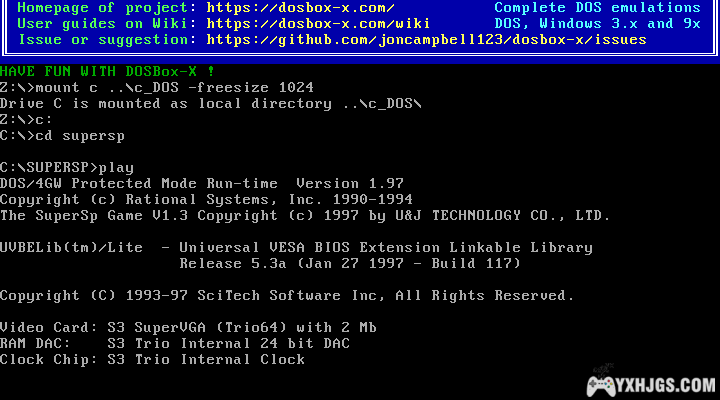

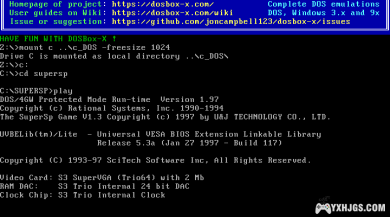

1998年宇峻的超时空英雄传说-北方密使的启动信息，使用了VBE，也使用了下面即将提到的DOS/4GW

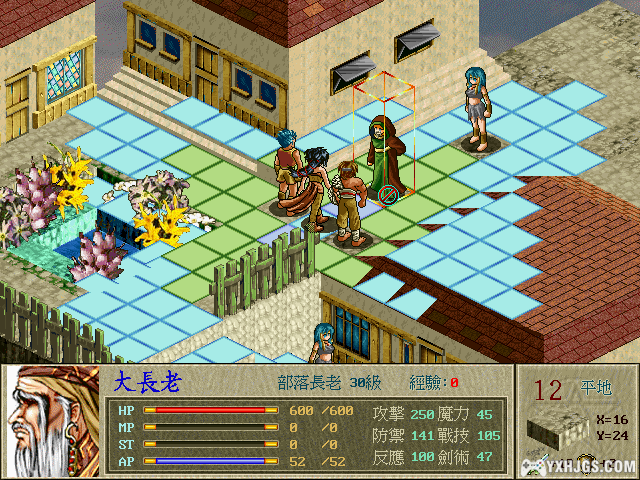

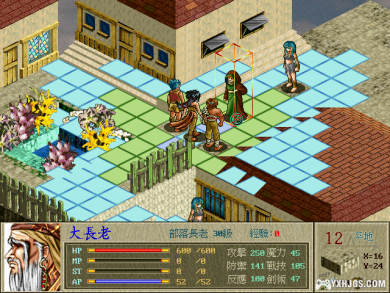

这个游戏的原生分辨率达到640x480x256色

时间再回到1981年，IBM 5151/5153 个人电脑上市时，搭载的是Intel 8088CPU和MS-DOS操作系统。这时电脑还只能运行在实模式（Real mode）下，允许软件程序直接访问BIOS以及周边硬件。实模式下只能使用最大640K基本内存（Conventional memory），比尔盖茨的名言“640K内存足够用了（640 KB ought to be enough for anybody）”就出自这一时期。
随着电脑程序越来越复杂，这640K内存用起来越发捉襟见肘。1984年，IBM5170上市，搭载Intel 80286CPU，同时还带来了保护模式（Protected Mode），最大支持内存提高到16MB。
同时也带来了基本内存（Conventional memory），上位内存（Upper Memory Area），扩展内存（eXtended Memory），高位内存（High Memory Area），EMS，XMS，这些令那个时代DOS游戏玩家魂牵梦绕的词组。

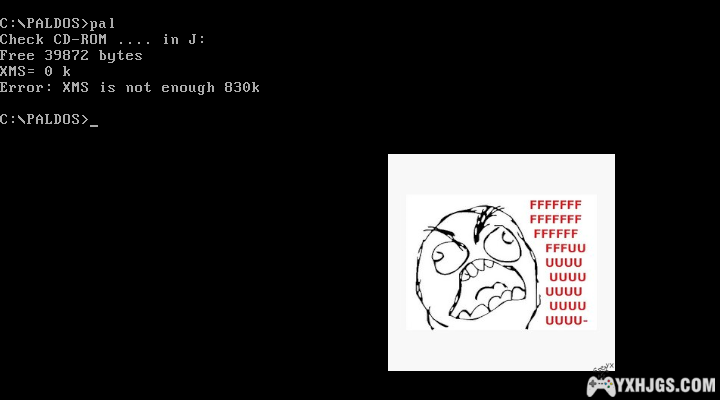

内存不足，血压上来了

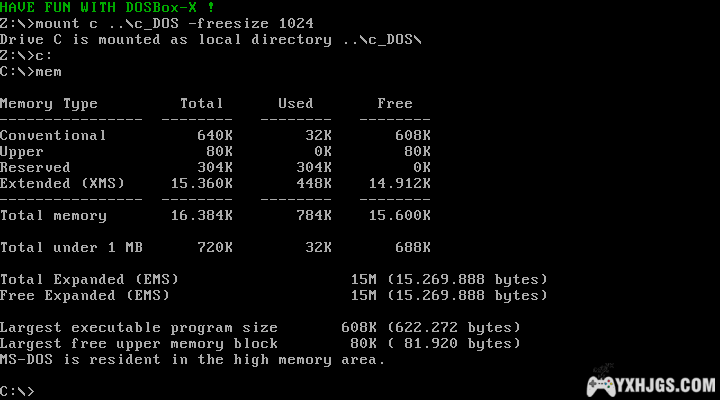

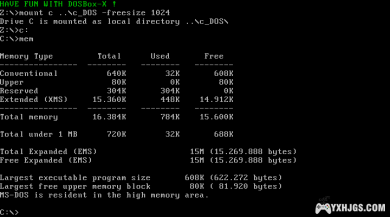

DOSBox下，再也不用担心内存不够了，舒坦

随着性能越来越强的Intel386/486CPU的推出，以及MS-DOS5.0的上市，电脑和操作系统来到了虚拟机的时代，结合这一时期诞生的DOS扩展器（DOS extender），最大内存支持达到了4G，再结合VBE通用显示接口，DOS游戏迎来了盛世。

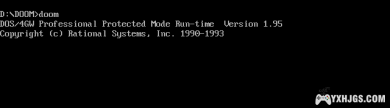

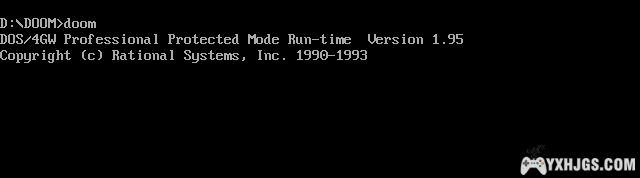

DOS/4GW，游戏玩家最熟悉的DOS extender，1993年上市的DOOM是最早使用DOS/4GW的游戏之一

纵观整个80年代和90年代前期，在个人家用电脑领域，IBM的技术力和市场统治力傲视群雄，其制定的一系列标准，奠定了现代PC体系的基础。
时间来到90年代后半，此时DOS下的游戏因为VBE和DOS/4GW的广泛运用，表现力达到了前所未有的高度，然而盛极必衰，DOS时代的终结也即将来临，因为，辣个男人，他（又）来了...

to be continued
